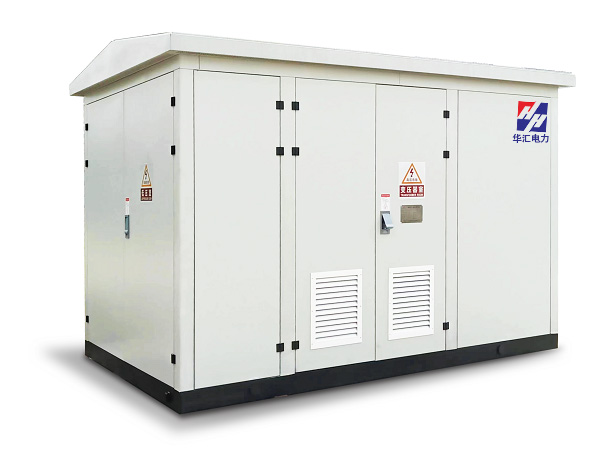

光伏发电升压箱变是将光伏逆变器输出的低压交流电升压至10kV或35kV并网电压的核心设备，也是光伏电站与电网之间的“能量枢纽”。在光伏电站系统中，光伏并网柜承担着电站与电网分界点的配电保护功能，而升压箱变则负责完成电压等级的提升与电能的高效输送——二者分工明确、相辅相成，共同构成了光伏发电系统并网运行的关键设备链条。随着分布式光伏装机规模的持续扩大，升压箱变的选型配置、故障排查与并网验收成为从业者关注的热点。本文梳理了光伏发电升压箱变运行中的几类常见问题，供行业参考。

一、选型配置：容量、电压与能效的精准匹配

升压箱变的选型直接关系到电站的投资成本与长期收益，但在实际工程中，不少业主在选型时陷入“*价格论”“忽视场景适配”等误区，导致后期设备故障频发。

容量匹配方面，选型并非“越大越好”或“越小越省”。容量过大时，变压器长期低负载运行，空载损耗占比可超60%，综合能效比下降明显；容量不足时，峰值负载下变压器过载运行，绕组温度骤升引发绝缘损坏，故障修复成本是初期节省设备费用的3至5倍。行业通行的做法是按逆变器总功率的1.1至1.3倍预留冗余配置。例如，3兆瓦分布式光伏项目通常推荐选用3150kVA容量的升压变压器，而非简单地按1:1配置3000kVA。

电压等级方面，不同规模的光伏电站适配的电压等级各不相同：小型分布式电站（小于500kW）通常选用0.4/10kV箱变；中型电站（500kW至3MW）选用0.8/35kV箱变；大型电站（大于3MW）则选用1.5/35kV箱变。电压等级不符将直接导致并网失败，后期整改需更换箱变，成本*高。

能效与防护方面，应优先选用一级或二级能效的节能型变压器，空载损耗可降低30%至50%。防护等级方面，根据《光伏发电站设计标准》GB50797-2012（2024年版），防护等级不应低于IP54；沿海盐雾、化工污染等特殊环境则需选用IP65及以上防腐定制款。

二、常见故障：从跳闸到渗漏油的系统排查

升压箱变长期暴露于户外，受高负荷运行及复杂环境影响，各类故障时有发生。以下是几类典型故障及排查思路：

频繁跳闸：这是*为常见的故障现象。原因可能涉及保护定值不匹配、内部环境潮湿导致绝缘下降、元器件选型不当或接触不良、小动物入侵造成短路等。排查时应先查看保护装置的故障记录，再逐一核对保护定值是否与上级变电站形成阶梯式配合、检查柜内温湿度控制设备是否正常工作、用红外热像仪扫描连接点是否存在过热隐患。

变压器绕组绝缘击穿：表现为运行中突然跳闸、瓦斯继电器动作，油色谱分析显示氢气、乙炔含量超标。可能原因包括绕组匝间绝缘老化、变压器进水、外部短路冲击等。需立即停运变压器，取油样做色谱分析，定位故障点。

变压器渗漏油：表现为油位计示数持续下降，箱体焊缝或密封处可见油滴。原因多为密封件老化或焊接点开裂。需停运后检查漏油点，更换密封件或补焊处理。

温度异常：变压器油温长时间超过允许值将加速绝缘老化。夏季高温时，若箱变未配置热管散热系统，油温易超100℃，设备寿命缩短30%。应确保散热通道畅通，定期清理箱变外壳灰尘。

三、并网验收：五大硬性条件缺一不可

升压箱变的并网验收是光伏项目投运前的*后一道关口。根据2026年*新政策要求，以下5条硬性条件缺一不可：

其一，设备必须通过新国标型式试验。 需提供由国家认可的第三方检测机构出具的全套型式试验报告，关键项目包括工频耐压、雷电冲击、温升试验、短路承受能力、防护等级验证等。

其二，设备参数与并网批复完全一致。 箱变的额定电压、额定容量、短路阻抗、联接组标号等关键参数，必须与电网公司出具的《接入系统设计批复》逐条对应。

其三，继电保护及自动化装置校验合格。 箱变内置的过流、速断、零序、瓦斯保护等装置须经具备资质的调试单位进行整定值校验，并提供完整的保护定值单。

其四，并网前电气试验全部合格。 包括绝缘电阻测量、直流电阻测试、变压比校验、交流耐压试验、接地电阻测试（≤4Ω）等。

其五，并网资料齐全合规。 包括设备出厂合格证、型式试验报告、现场交接试验报告、保护定值整定单、电气接线图等。

四、日常运维：预防性养护延长设备寿命

科学的日常养护是保障升压箱变长期稳定运行的基础。运维单位应建立定期巡检制度：每周记录油温、绕组温度、绝缘电阻等关键数据，通过趋势变化预判故障；每季度清理箱变外壳灰尘与散热通道；潮湿季节重点排查柜内凝露情况，检查除湿与温控设备工作状态。此外，应检查柜门密封胶条与锁具的完好性，及时处理老化与堵塞问题。在运维策略上，可借助箱变内置传感器采集油温、绕组温度、开关状态等20余项参数，通过智能监控系统实现远程诊断与预测性维护。

总而言之，光伏发电升压箱变作为光伏电站升压并网的“核心枢纽”，其选型是否科学、运行是否稳定、维护是否到位，直接影响着电站的发电效益与电网的运行安全。与此同时，光伏并网柜作为电站与电网的分界点设备，承担着配电保护与电能计量的关键职能——升压箱变与光伏并网柜一前一后、协同配合，共同构成了光伏发电系统安全、高效并网运行的完整设备保障体系。面对日益增长的分布式光伏装机需求，从业者只有准确把握升压箱变的选型要点、熟悉常见故障的排查方法、落实并网验收的规范要求、建立科学的日常养护机制，方能有效降低运维成本、延长设备寿命，为清洁能源的高效利用筑牢坚实的设备基础。
