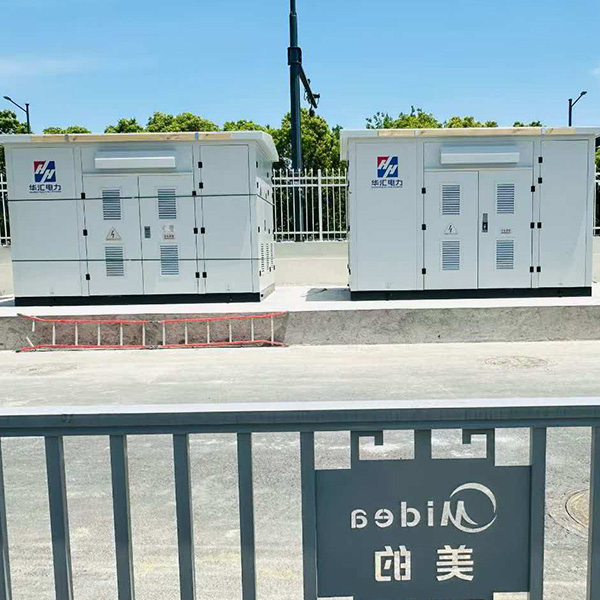

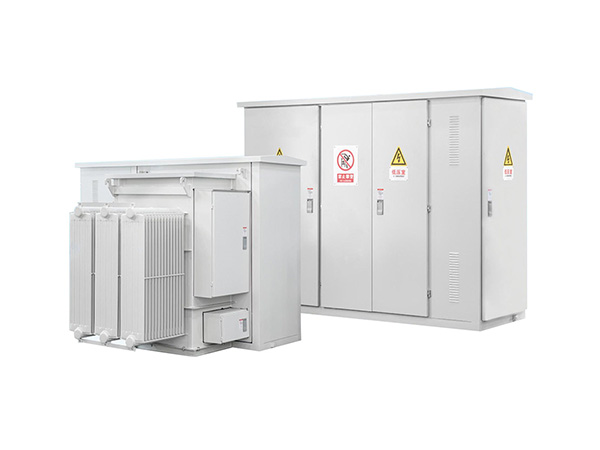

光伏发电系统中，美式箱变因结构紧凑、占地面积小，在用地紧张的分布式项目中得到较多应用。美式箱变将高压负荷开关、全范围保护熔断器集成于变压器油箱内，利用绝缘油作为整体散热介质，全密闭结构可承受一定压力。在电站并网侧，光伏并网柜承担着配电保护与电能计量的职能，与美式箱变共同构成完整的并网设备链。
美式箱变高压侧配备熔断器提供短路和过载保护，低压侧采用塑壳断路器实现多重保护，同时通过压力释放阀、油温计及温控器提供非电量保护。其体积小的特点使其适合快速部署的场合，但检修空间相对有限。选型时需注意，美式箱变通常采用油浸式变压器，适用于环境较偏僻、对美观性要求不高的场站。
日常运行中，应定期检查油位、油温及压力释放阀状态，每季度进行一次红外测温，重点关注熔断器及连接点温度。美式箱变与光伏并网柜在保护定值上需做好配合，确保故障时两级保护有序动作，避免越级跳闸扩大事故范围。
