华式箱变是中国在吸收美式小型化优势与欧式自动化配置优势基础上自主研发的产品类型。光伏并网柜与华式箱变在并网侧形成前后配合，共同保障电能的安全输送。

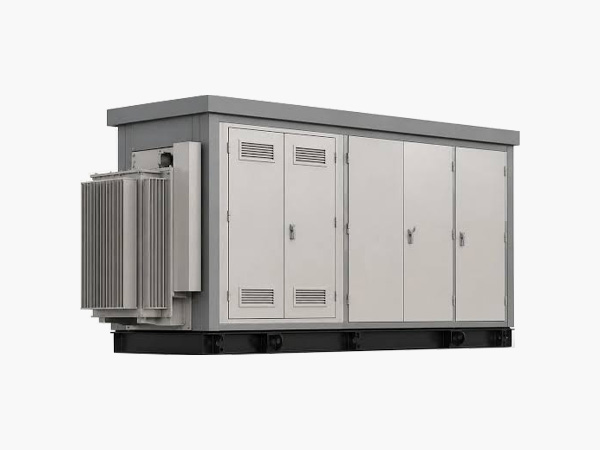

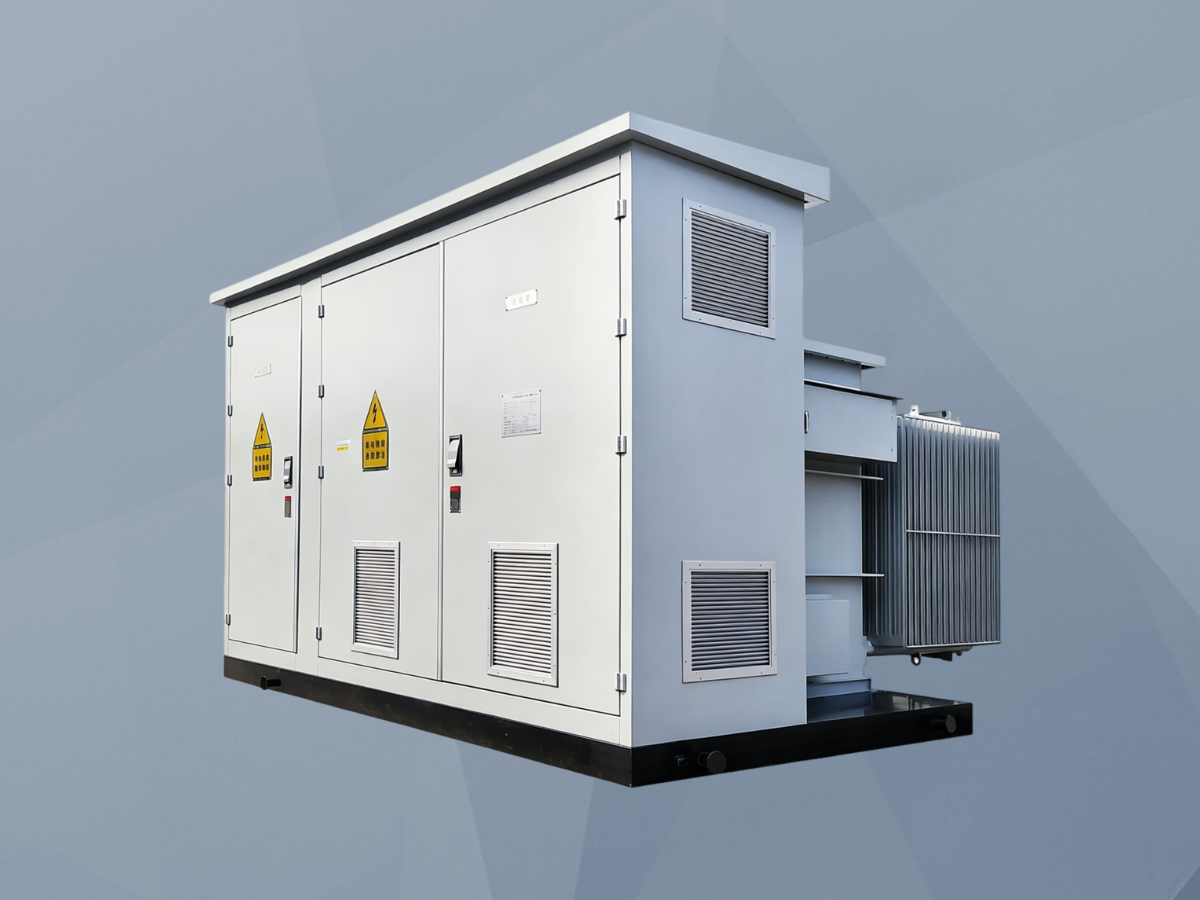

华式箱变采用三层立体布局，高压室、变压器室、低压室分层独立隔开，空间划分清晰。高压侧采用空气绝缘环网柜，配置真空断路器、电流互感器、氧化锌避雷器等；低压侧配置与美式、欧式相同；变压器通常选用油浸式。散热方面借鉴美式设计，散热片采用敞开式自然通风安装，散热效果较好。华式箱变整体尺寸偏大，内部空间充足，设备排布宽松，适合大型集中式地面光伏、渔光互补、山地光伏等大面积电站。该产品在风电和光伏项目中表现突出，保护功能涵盖电量保护与非电量保护。
华式箱变各腔体独立，开门即可直观查看设备，故障排查和后期扩容改造较为方便。运维中应重点关注通风散热通道的畅通性，定期清理散热片积尘，确保油温、绕组温度在正常范围内。
